名稱：ZX1500 H型鋼自動組立機：

一、用途ZX1500 型鋼自動對中組

立機是專門用于組對H型鋼成型機，由兩塊翼板一塊幅板組成“工”字型的專用設備。

二、技術參數

1、輸入輥道長度： 7500mm 輸出輥道長度：7500 mm

2、組立速度： 500—5750㎜/min

3、幅板：高度： 200—1500㎜

厚度： 6—32㎜

長度： 3000—15000㎜

4、翼板：寬度： 200—800㎜

厚度： 6—40㎜

長度： 3000—15000㎜

5、外形尺寸mm： 長×寬×高（2400×2000×4624）

6、在組立變截面梁時角度在150內，大截面和小截面同幅板和翼板的 值和 小值。

7、定位：

a)腹板夾緊系統：兩組腹板夾緊機構為同步運動，兩組之間通過聯鏈輪與鏈條連接?？倓?dòng)力為液壓馬達帶動鏈輪及鏈條，然后再通過絲桿傳動從而使腹板夾緊滑動座一起向中間行走。絲桿為正反牙，傳動時是兩邊同時向中間行走，起到自動對中。

b) 翼板夾緊系統：三組翼板夾緊機構為同步運動，相互之間通過聯鏈輪與鏈條連接。總動力為液壓馬達帶動鏈輪及鏈條，然后再通過絲桿傳動從而使翼板夾緊滑動座一起向中間行走。絲桿為正反牙，傳動時是兩邊同時向中間行走，起到自動對中。

8、裝機總功率：6.5kw

三、工作原理與結構特性

1、工作原理

在組立過程中，翼板由翼板對中和夾緊機構中夾緊，幅板由幅板自動對中和夾緊機構對中夾緊，上部壓輪壓緊，使幅板和翼板緊密接觸，下部滾道靠摩擦力帶動運動，在運動過程中手工點焊接，從而完成組立工作任務。

2、結構特性

ZX15型H型鋼自動組立機組立精度高，速度快，成熟穩定，已經大批量在鋼結構生產中廣泛應用。

本機主要由以下幾部分組成：主機總成，拉桿對中系統，輸入滾道，輸出滾道，液壓系統總成，電控系統。

1：主機總成：主機部分主要包括：主傳動滾筒（2組），腹板夾緊系統（2組），翼板夾緊系統（3組），升降主壓緊梁，H型鋼對齊部分。

a) 主傳動滾筒：兩組主傳動滾筒均為：電機帶動擺線針輪減速器，然后再通過鏈輪、鏈條傳動帶動滾筒轉動，從而使H型鋼行走。兩組滾筒分別安置在主機的輸入和輸出端，保證H型鋼能夠平穩地走動，兩組滾筒通過變頻器調速控制，能夠確保前后同步轉動，并能使速度在0.65—6.5 m/min之間任意調節，從而滿足點焊時的需要。不同的型材在不同的情況下點焊縫長度不同，并且兩段點焊縫之間距離也不同，用戶（現場操作工人）可根據實際情況根據焊接要求自行確定點焊的距離和分布情況。

b) 腹板夾緊系統：兩組腹板夾緊機構為同步運動，兩組之間通過聯鏈輪與鏈條連接?？倓?dòng)力為液壓馬達帶動鏈輪及鏈條，然后再通過絲桿傳動從而使腹板夾緊滑動座一起向中間行走。絲桿為正反牙，傳動時是兩邊同時向中間行走，起到自動對中。

c) 翼板夾緊系統：三組翼板夾緊機構為同步運動，相互之間通過聯鏈輪與鏈條連接。總動力為液壓馬達帶動鏈輪及鏈條，然后再通過絲桿傳動從而使翼板夾緊滑動座一起向中間行走。絲桿為正反牙，傳動時是兩邊同時向中間行走，起到自動對中。

d) 升降主壓緊梁：可升降式主壓緊梁主要包括：壓緊油缸、升降拖板、偏心調整輪、壓緊輪等四大部分。

當H型鋼行走到主壓緊輪下時，按下壓緊按鈕即可按預定壓力壓緊H型鋼，使翼板和腹板緊密結合在一起，以便點焊。偏心調整輪可用來調節升降拖板，使四個導向輪均與導軌面緊密接觸，確保導向可靠。

e) H型鋼對齊部分：H型鋼未點焊時，翼板和腹板會產生參差不齊現象，這時我們可以將翼、腹板輸送到H型鋼對齊裝置部分，使兩板緊靠基準板，從而使端面對齊。對齊裝置可作上下機械式翻轉。

2：拉桿對中系統（二組）：拉桿對中系統主要包括：拉桿箱、拉桿油缸、拉桿。當未組立的翼、腹板輸送入主機時，翼、腹板不會 處于所需在位置，并且此時腹板還需要扶持。拉桿對中系統能夠?qū)⒁?、腹板初步定位，其過程分別由翼板對中拉緊油缸和腹板對中拉緊油缸控制。拉桿箱相互之間靠拉桿來連接。

3：輸入滾道：輸入滾道主要完成H型鋼的輸入過程，它由主動滾道和被動滾道組成，其布置和拉桿箱相互間隔。

4：輸出滾道：輸出滾道主要完成H型鋼的輸出過程，它由主動滾道和被動滾道組成。

5：液壓系統總成：液壓系統主要包括：液壓泵站，主壓緊油缸，翼板夾緊馬達1只，腹板夾緊馬達1只，拉桿油缸2只，膠接軟管，油管排油路的布局采用多種形式相結合的方式，主壓緊缸在主機外觀部分采用硬管布置方式。

H型鋼是由兩塊翼板和一塊腹板拼裝組立而成，腹板與翼板的相互位置關系直接影響到H型鋼成品的合格率。采用H型鋼組立機能夠迅速、準確地定位各個板的位置，極大地提高生產效率。

液壓系統

液壓系統由：油泵、電機、油箱、閥類、壓力表、連接管路組成。

液壓站型號為YZL160-D2.2工作 壓力6mpa帶動3組油缸工作，具體工作情況可根據電器原理圖。

使用要點：

（1）推薦用20?；?2＃液壓油， 適宜的溫度為300-500當油溫低于150或大于600時禁止開車，一般情況下4-6月更換一次，并清洗油箱。

（2）外接控制線接入時注意電機轉動方向，和電磁閥控制電壓。

（3）油泵要空載啟動，啟動后運轉平穩后加載，一般情況下不要頻繁啟動電機。

四、安裝調試

本機主機在工廠內已做好調試工作，為保證質量必須進行下列工作：

1、開箱后對機器進行清洗去污工作。

2、對工作臺面，滑道，滑塊加防銹油。

3、整機安裝基礎應進行二次澆灌（按基礎圖進行施工）。

4、安裝滾道時，應使前后滾道面低于主機滾道2-5㎜。

5、對軸承滑動部件進行加油處理。

6、液壓站調試方法：清理表面油污、安裝到位、清理內部、加入液壓油，參照?qǐng)D紙連接各油路接口，參照?qǐng)D紙接入電氣控制線，放松溢流閥，點動電機，檢查電機轉向，確保電機轉向正常，啟動電機，調節壓力，使其工作壓力為6mpa檢查有無漏油情況。手動電磁閥換向，檢查規定動作是否正確，電器調試各動作，連續運轉幾次，一切正常后，投入生產。

7、試車前，對各傳動部件能夠手動的應手動檢查，不能手動的應點動檢查，直到靈活無卡阻時進行空車運轉，空車運轉10-20分鐘（正反轉上下全部運轉）后，再加輕載運轉，為保證機器的壽命在機器磨合時 不要加重載，在機器正常工作1月后可以滿負荷運轉。

五、操作規程

1、開機前檢查

A、各傳動部位有無異物。

B、檢查液壓油量是否在規定的位置。

C、檢查各電線接頭，檢查各電源按鈕是否復位。

D、為了保證H型鋼的組立精度、質量；在上機前應對下好料的鋼板去除毛刺。

2、開機操作規程

A、打開電源開關，液壓電源開關。

B、吊裝翼板放在滾道上，搖動翼板夾緊機構，使翼板定位在滾道中心位置。

C、吊裝幅板放在翼板上，搖動幅板夾緊機構，使幅板定位在翼板中心位置（盡量使幅板和翼板對齊，如不能則使幅板長翼板在幾公分內）。

D、開動機器，使工件進入組立機，利用撞塊使翼板幅板對齊。

E、用對中機構調整對中情況，使幅板位于翼板中心，點焊一處。

F、檢查對中情況，開啟自動工作，組成“T”型后吊離滾道。

G、重復“B”。

H、吊裝“T”型鋼放在翼板上，搖動幅板夾緊機構，使“T”型鋼定位在翼板中心位置（盡量使“T”型鋼和翼板對齊，如不能則使“T”型鋼長翼板在幾公分內）。

I、重復（D、E、F）完成工作進入下一件工作。

3、關機后檢查

A、各按鈕是否復位。

B、工件是否全部吊離滾道。

C、切斷電源。

六、維護保養

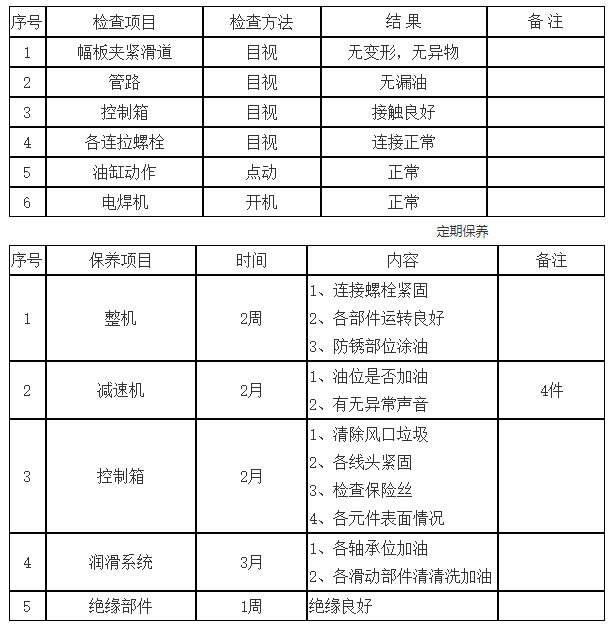

為保證機械使用壽命請按下列保養方法保養：

七、設備配置：

A、驅動電機；采用擺線針輪減速機（常州）

B、液壓系統：1套 （上海）

C、自動對中裝置

D、前后輥道、自動夾緊裝置

F、電控箱1臺,電器(正泰) 變頻器(富凌)

G、人工點焊，操作簡單，工作效率高。

八、易損件（不在包修范圍）

1、主機滾筒

2、翼板夾緊輪

3、腹板夾緊輪

4、液壓管密封圈

九、技術文件；

1、整機基礎圖（合同生效后發用戶）

2、整機使用說明書

3、裝箱單

十、需方提供的部件

1、提供膨脹螺栓。

2、液壓站用液壓油（32-46號）200KG。

3、減速機用（40-46號機械油）

4、電源系統：380V、50HZ

5、6平方電源線。

6、需方按供方提供的資料完成基礎、電源到位后通知供方進場安裝。
