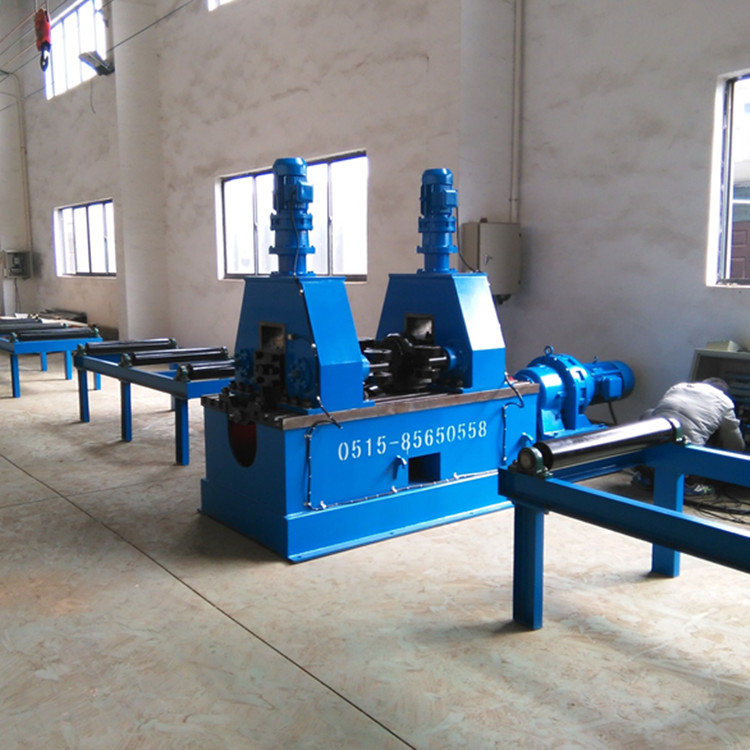

名稱：JZJ-40 H型鋼翼緣矯正機

一、用途

JZJ系列型鋼矯正機是專門用于H型鋼焊接后翼板變形校正的設備。

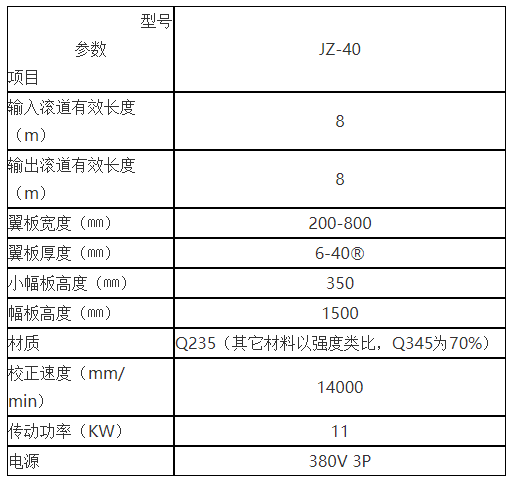

二、技術參數

注：厚度與寬度須符合下表，材質為Q235A

特別注意：當腹板高度在160-350mm之間客戶需要另外采購小壓輥使用。

三、工作原理與結構特性

1、工作原理

校正原理是利用鋼材的塑性和彈性混合變形區特性為工作起點，工作時上下壓輪使鋼材產生塑性和彈性混合變形，變形量大于鋼材焊接變形，變形方向與焊接變形相反，放松后利用彈性恢復以達到校正目的。

2、結構特性

該系列機器主要由以下幾部分組成：1上壓裝置，2機身，3傳動部分， 4電控裝置部分。

A、上壓裝置是由上部機身架，下壓滑塊，傳動部件，支撐部分組成，傳動靈活，滑動靈活等特點，同時保證良好的剛度。

B、機身由型材和鋼板焊接而成。

C、傳動部件由：軸承、滾輪、支架、軸、減速機、電機等部件組成。

D、電控裝置部分由按鈕、接觸器、空氣開關等部件組成。

四、安裝調試

本機主機在工廠內已做好調試工作，為保證質量必須進行下列工作：

1、開箱后對機器進行清洗去污工作。

2、對工作臺面，滑道，滑塊加防銹油。

3、整機安裝基礎應進行二次澆灌（按基礎圖進行施工）。

4、安裝滾道時，應使前后滾道面低于主傳動滾5-10㎜。

5、對軸承滑動部件進行加油處理。

6、試車前，對各傳動部件能夠手動的應手動檢查，不能手動的應點動檢查，直到靈活無卡阻時進行空車運轉，空車運轉10-20分鐘（正反轉上下全部運轉）后，再加輕載運轉，為保證機器的壽命在機器磨合時 不要加重載，在機器正常工作1月后可以滿負荷運轉。

五、操作規程

1、啟動前目視滾道部件上有無雜物，清除雜物，確保正常運轉。

2、根據被校H型鋼翼板寬度和厚度調整好上壓滾（只能在靜態（停車）下調整）和主滾的位置，調整好兩支撐臂的位置，（兩側要對中，且留有約1㎜間隙）根據用戶經驗一般在翼板超過20㎜時，一次矯正效果不好，要分幾次校正，（左右機架的開檔調整時注意壓緊螺栓的連接情況，調整前松開全部螺栓，調整后擰緊全部螺栓）。

3、調整好后，首先空運轉一周，聽看檢查一次，確保設備正常運轉。

4、加載運行，根據實際情況中途可停車，進行有必要的二次調整（所做項目和1同樣），確保產品合格。

5、校正完畢后檢驗產品校正情況，再次調整（在大批量（同類型）生產時可做）。

六、維護保養

1、要經常注意運動件結合處的異?，F(xiàn)象，緊固件的松動。

2、機械在運轉工作過程中， 不準許啟動壓下升降裝置。

3、靠近傳動一邊，在工作過程中不得近人，防止意外發生。

4、各種矯正件不準許在本機軌道上翻轉或堆放。

7、上班使用前對各滑動部位進行潤滑并檢查。

七、更換附輥（選項）

1、根據用戶使用情況，可另外采購小壓輥一副。只限于校正腹板高度160mm以上，翼板厚度20㎜以下。

2、在校正翼板200-400時要更換壓滾時，將原來壓滾及滑板拆卸下來，并裝上小壓輥，調整好后空轉一周。

3、幅板導向滾可同時更換。

外形尺寸mm：長×寬×高（3400×1100×1950）

八、提供的配置部件（40型）

1、主機動力采用BWED3927-187-11Kw擺線針輪減速機(常州)

2、壓輪升降采用YD112/10.8低速電機（常州）

3、主壓滾輪2付、主扶正輪4套

4、輸出、輸入滾道 2.5米*4節

5、電控柜1臺 , 電器(正泰)

十、易損件

大壓輪，小壓輪，主傳動滾輪，腹板扶正輪。

十一、技術文件

1、基礎圖（合同生效后發用戶）

2、整機使用說明書

3、裝箱單

十二、需方提供的部件

1、按供方提供的資料做好基礎

2、減速機用（40-46號機械油）

3、10平方電源線

4、膨脹螺栓
