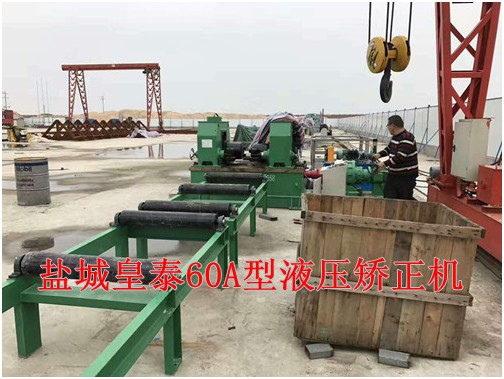

● HTJZ-60A型H型鋼液壓矯正機

1.簡介

本機適用于矯正焊接成型的“⊥”和“H”型材,由于焊接在焊縫收縮造成的翼緣板變形。本機為目前較佳的翼緣矯正設備，本機在矯正原理上采用由上輥和傳動輥構成杠桿原理為基礎，當被矯翼緣通過時產生彎曲變形，由于預置力大于翼板材質的屈服點，彈性回復系數變小，從而達到矯正目的。

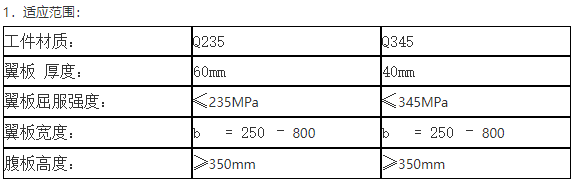

 以下為材質Q235的工件寬厚對照表，如材質為Q345則在原板厚上×0.67。

工件厚度與寬度須符合下表的對應關系：

幅板 小高度： 380mm(當幅板高度為160－350mm，翼板厚度小于16mm時，使用矯正副輥)

2．傳動系統：

驅動電機（六級電機）：       15 KW

輸出扭矩（N.M）:        12740

工件運行線速度（m/min）：    9.87

3．液壓系統：

  驅動電機（KW）：               7.5 KW

  系統壓力（MPa）：           25

  正常工作壓力（MPa）：           20-22

液壓缸 推力（KN）：          750*2

4.軸承：                         全部使用哈瓦洛軸承

5.所有壓輥：                     35CrMo鍛制并整體淬火

6.所有傳動軸：                   35CrMo鍛制并調質處理

eq \o\ac(○,2)2性能特點

HTJZ－60A H型鋼翼緣矯正機主要是矯正H型鋼焊接后變形的翼板。其主傳動采用15kw的電機及擺線針輪雙級減速傳動，傳動效率高，輸出扭矩大，矯正速度快。矯正孔型調整采用液壓上壓式結構，傳輸力矩大，運行平穩，調整方便。所有的矯正輥均采用優質合金鋼鍛打而成、進行整體熱處理，避免了該零件容易產生裂紋的缺陷。矯正原理是利用上輥裝置和傳動輥構成杠桿原理的孔型，使被矯翼緣通過該孔型，產生過彎曲變型，經過彈性恢復達到所要求的矯正形狀，從而實現對工字鋼翼緣進行連續矯正達到質量標準。

eq \o\ac(○,3)3供貨范圍及組成單元

1.主機本體                                1套

  1.1主機座本體

  1.2傳動輥裝置

  1.3主傳動電機及擺線減速機

2.機架總成                                 2套

  2.1機架本體

  2.2壓下裝置

  2.3滑塊機構

  2.4壓滾輪裝置

2.5腹板導向裝置

2.6下壓液壓缸

         4.承重滾道                    6件（3000mm/件）

  4.1滾道立架、中間連接撐

  4.2被動滾筒

  4.3帶座軸承

  4.4承重1噸/米，如承重需增加請注明。

5.電控系統

   5.1電氣面板

   5.2電氣柜

6. 液壓站                        1套

eq \o\ac(○,4)4 技術文件（合同生效后發用戶）

整機使用說明書

發貨清單。

整機合格證。

整機基礎圖。

eq \o\ac(○,5)5用戶自制 件    1.主機基礎2.初級電源

●使用環境條件：

1、海拔高度：1000M(一般情況下)

2、 風速：3.5級

3、環境溫度： ：+40℃ ：-10℃

4、 日溫差：±10℃

5、相對溫度：相對濕度95%及以下；月平均相對濕度90%及以下

6、地震裂度：不超過六度

7、安裝地點：需方公司內

8、污穢等級：Ⅱ級

●技術條件：

按 及行業設備技術標準規范。引用標準：

1、Q/320222-1996《H型鋼自動焊接成套設備》

2、JB/T5102-91《座標式氣割機》

3、ZBJ59002《低碳鋼切割表面質量》

4、YB3301-92，《焊接H型鋼》

5、嚴格按ISO-9002的質量保證體系各條要求執行

●供貨范圍 每臺設備應具有：

1、設備本體及操縱機構的專用工具。（詳見裝箱清單）

2、供方應隨設備提供的備品備件。 （詳見裝箱清單）

●圖紙及資料要求：

1、提供安裝使用說明書。

2、提供產品合格證（出廠報告）。

3、提供產品供貨清單。

4、負責設備安裝與調試。

5、負責培訓操作人員。

6、供貨要求：按時供貨并保證良好的售后技術服務。

●售后服務承諾(國內)

1、提供銷售一條龍服務，免費提供（在供方）設備吊裝，簡易包裝，裝車?yán)υ?，確保產品安全抵達需方。

2、免費為用戶進行設備、安裝及調試工作（用戶應予以適當?shù)娜肆ξ锪f(xié)助）在現場培訓操作人員。

3、質保期以用戶驗收日起為計日起點。

4、質保期后終身為用戶服務，并以優惠價格收取成本費。

5、企業售后服務部門，在接維修通知后立即做出反應并按日計時到現場服務。

●免費：供方負責設備的安裝、調試及培訓，用戶方負責人員食宿。
